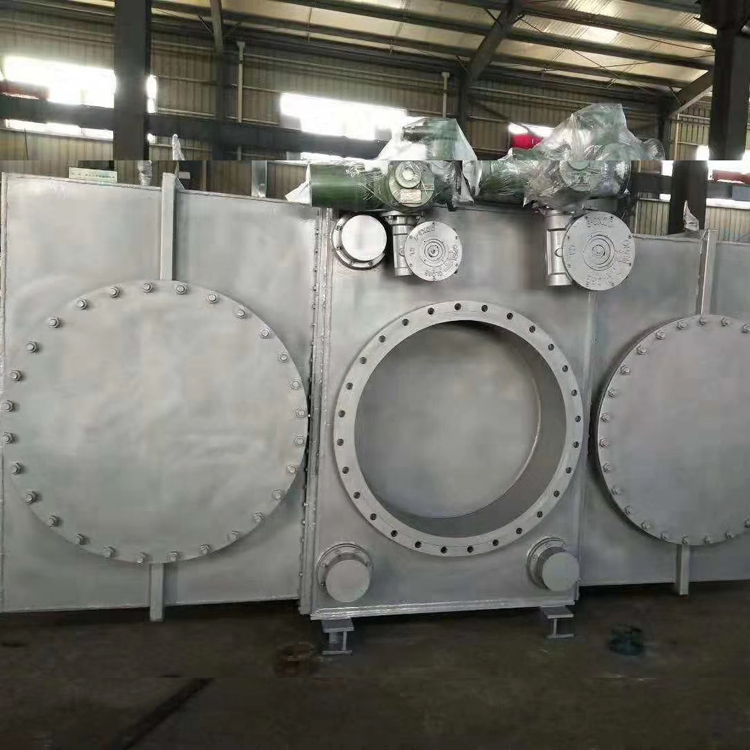

電動封閉式插板閥由主副閥體、閥板、伸縮節、固定套、電液推桿夾緊機構、行走電裝、限位器、左、右側閥體等部件組成。
電動封閉式插板閥結構特點:
插板閥由前閥體、后閥體、閥板、伸縮體、左右密封箱體、通板和盲板及切換裝置、松開夾緊裝置等組成。冶金閥門的松開夾緊裝置采用電動裝置驅動,通過鏈輪、鏈條與絲桿螺母副連接,驅動波紋管的伸縮來實現閥體密封座夾緊或松開。閥門采用鏈輪式多點夾緊機構,密封圈為雙面密封,安裝于閥板上,密封可靠,方便更換。閥板頂部導軌裝有縱向和橫向移動機構,側面裝有彈簧機構和限位輪。當松開夾緊機構將閥板松開時,彈簧機構頂浮閥板Zhi限位輪。
